Transparan Cephe Sistemleri Nedir?

Transparan cephe sistemleri; cephe düzleminde minimum metal görünürlüğü hedefleyen, camın yalnızca kaplama değil aynı zamanda yapısal bir eleman olarak çalıştığı ileri seviye giydirme cephe çözümleridir. Klasik cephelerdeki düşey-yatay alüminyum profillerin büyük ölçüde ortadan kalkması sayesinde, mimari tasarımda kesintisiz bir cam yüzeyi elde edilir ve iç-dış mekan arasındaki görsel sınır en aza iner.

Bu sistemlerde cam paneller, cam üzerinde açılan deliklerden veya kenar bölgelerinden paslanmaz çelik bağlantı elemanlarıyla ana yapıya aktarılır. “Spider” adı verilen çok kollu cam tutucular ve hareketi yöneten “rotil” başlıklar; rüzgar yükü, ısı genleşmesi, bina oturması ve sismik hareket gibi değişkenleri kontrollü biçimde yönetmeye yardımcı olur. Doğru detaylandırıldığında transparan cephe; estetik değerin yanında güvenlik, dayanıklılık ve uzun ömür kriterlerini de karşılayan bir cephe kabuğu oluşturur.

Maksimum Şeffaflık

Minimum profil görünürlüğü ile vitrin etkisi, panoramik görüş ve modern cephe dili sağlar.

Yüksek Dayanım

Temperli + lamine cam kombinasyonları ve doğru statik kurguyla rüzgar yüklerine karşı güçlüdür.

Detay Odaklı Sızdırmazlık

UV dayanımlı nötr silikonlar ve EPDM contalarla su/hava sızdırmazlığı kontrol altına alınır.

Bakımı Yönetilebilir

Drenaj, derz ve bağlantı kontrolleriyle performans sürdürülebilir; uzun ömürlü işletme sağlanır.

Nerelerde Kullanılır? Tasarım Avantajları

Transparan cephe sistemleri; yüksek prestijli ofis binaları, showroom ve vitrin cepheleri, giriş kanopileri, atrium boşlukları, asansör kuleleri ve özel mimari geçişlerde yoğun olarak tercih edilir. Konstrüksiyonun mümkün olduğunca geri planda kalması, markanın ve mekanın algısını güçlendirir. Bununla birlikte her uygulama alanı; rüzgar yükleri, açıklık ölçüleri, taşıyıcı sistem kabiliyeti ve montaj erişimi açısından ayrı bir mühendislik değerlendirmesi gerektirir.

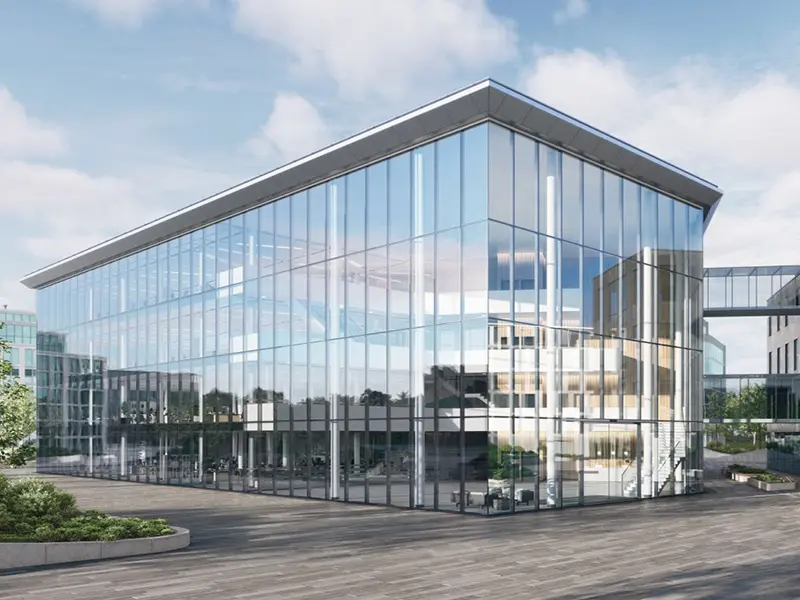

Ofis / Plaza Cepheleri

Kurumsal cephelerde modern görünüm, ışık geçirgenliği ve şeffaflık etkisi sağlar.

Vitrin & Showroom

Ürün görünürlüğünü artırır; kesintisiz cam yüzey ile vitrin etkisini güçlendirir.

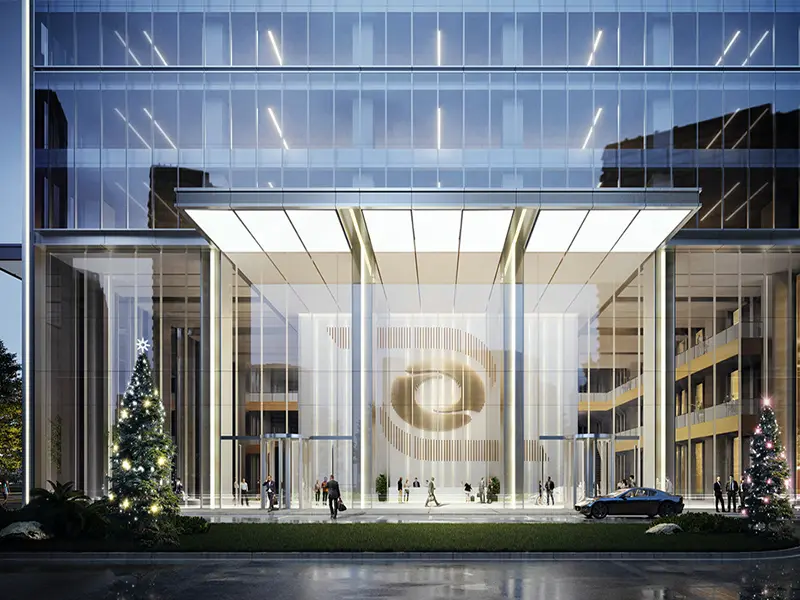

Giriş Kanopileri

Girişlerde hafiflik hissi, üst örtü şeffaflığı ve premium karşılama alanı oluşturur.

Atrium & Özel Geçişler

Köprü geçişleri, iç avlular ve yüksek açıklıklarda mimari süreklilik sağlar.

Sistem Tipleri ve Taşıyıcı Mantık

Sistem tipi; açıklık ölçüsü, kat yüksekliği, rüzgar yükü, beklenen hareket miktarı (genleşme/oturma) ve montaj senaryosuna göre belirlenir. Taşıyıcı altyapı olarak çelik konstrüksiyonlar, paslanmaz gergiler ya da maksimum şeffaflık hedeflenen projelerde cam kolonlar (glass fin) kullanılabilir. Her alternatifte amaç; cam panellerdeki yükleri güvenle ana yapıya aktarmak ve derz bölgelerinde sızdırmazlığı sürdürülebilir bir şekilde yönetmektir.

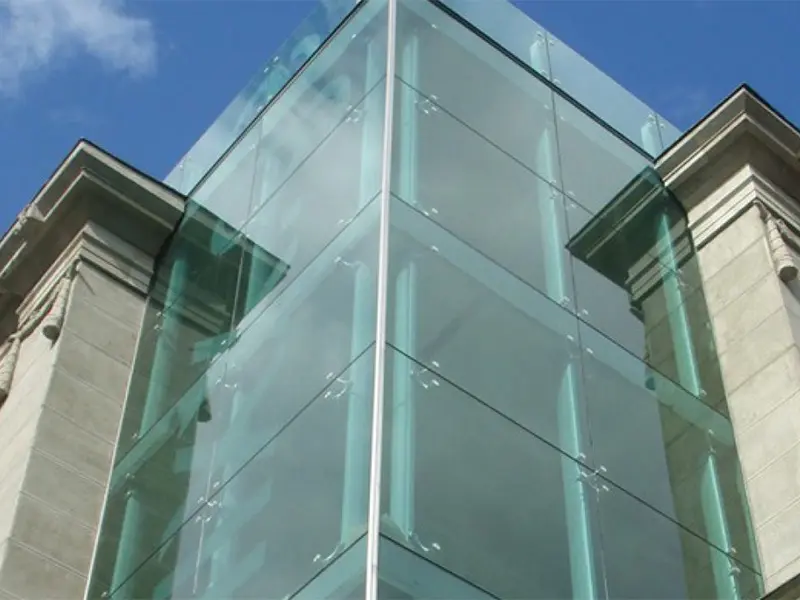

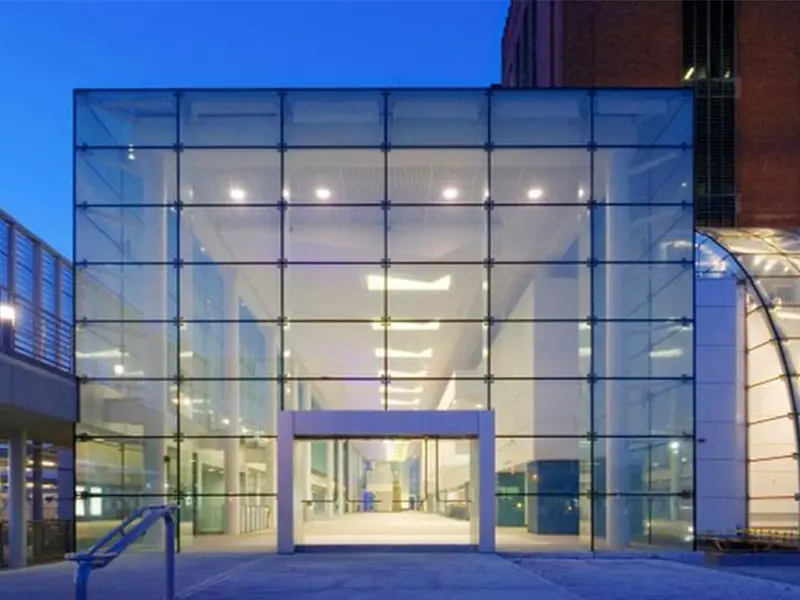

Noktasal Tutuculu (Planar) Sistemler: Cam paneller delinerek rotil ve spider ile taşınır; modüler ve şeffaf bir cephe yüzeyi sağlar.

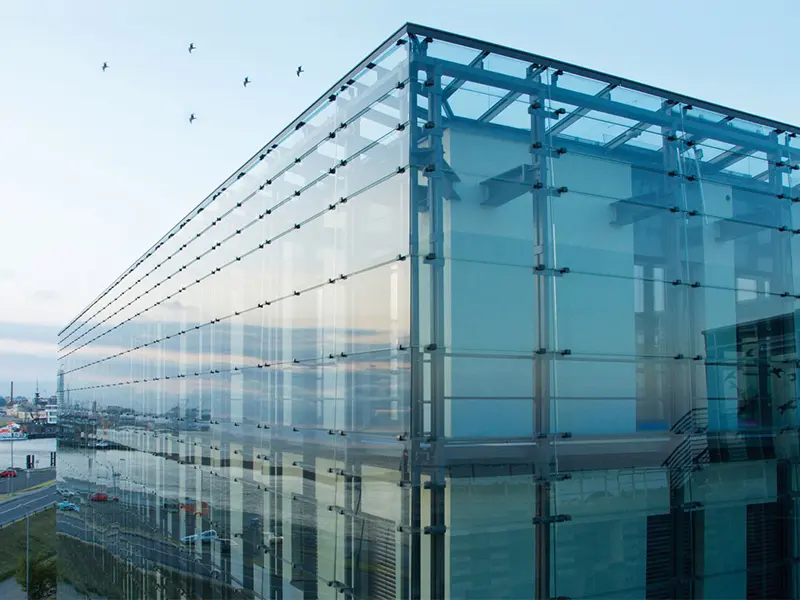

Çelik Taşıyıcılı Uygulamalar: Spider bağlantıları çelik dikmelere/borulara alınır; yüksek statik performans ve geniş açıklık avantajı sunar.

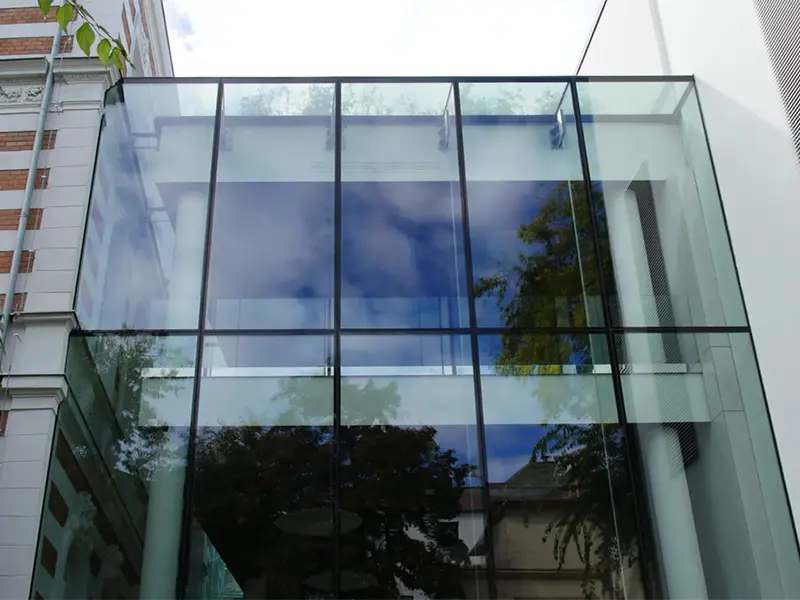

Cam Kolon (Glass Fin) Sistemleri: Taşıyıcı elemanların da cam olduğu kurgu ile metal görünürlüğü minimuma iner; detay hassasiyeti yüksektir.
Gergili Halat Sistemleri: Paslanmaz çelik halatların gerdirilmesiyle hafif bir taşıyıcı ağ kurulur; teknolojik bir estetik elde edilir.

Cam, Bağlantı ve Sızdırmazlık Detayları

Transparan cephe performansı; cam seçimi, delik geometrisi, bağlantı elemanlarının malzeme kalitesi, sızdırmazlık detayları ve drenaj yönetiminin birlikte kurgulanmasıyla oluşur. Cam üzerinde açılan delikler, yük altında gerilme yığılmalarının yoğunlaştığı bölgelerdir; bu nedenle delik işleme toleransları ve rotil/spider bileşenleri kritik öneme sahiptir. Dış ortamda paslanmaz bağlantılarda 316 kalite tercih edilmesi; korozyon direncini ve uzun vadeli mekanik stabiliteyi belirgin şekilde artırır.

Cam Seçimi

Temperli + lamine kombinasyonlar güvenlik sağlar. Delikler temperleme öncesi hassas açılır; sonradan kesim yapılmaz.

Spider & Rotil

Mafsallı başlıklar camın mikro hareketlerine izin verir; doğru tork ile sıkma, cam üzerindeki gerilmeyi dengeler.

Sızdırmazlık

UV dayanımlı nötr silikonlar ve EPDM contalarla derz sürekliliği sağlanır; su/hava geçişi kontrol altına alınır.

Drenaj Yönetimi

Yoğuşma ve yağmur suyunu yöneten tahliye kurgusu zorunludur. Kanal sürekliliği ve bakım erişimi tasarımın parçasıdır.

Performans: Rüzgar, Isı, Akustik ve Güvenlik

Transparan cephelerde performans yalnızca cam kalınlığıyla açıklanamaz. Rüzgar basıncı/emme yükleri, bina yüksekliği, cephe geometrisi, bağlantı noktalarının sayısı ve yerleşimi gibi parametreler birlikte değerlendirilir. Camın esnemesi belirli limitler içinde normaldir; önemli olan, sehim sınırlarının ve bağlantı detaylarının doğru kurgulanmasıdır.

Not: Isı yalıtımı hedefi yüksek projelerde delikli ısıcam üniteleri ve Low‑E kaplamalarla U değeri iyileştirilebilir. Akustik performans için lamine cam ara katmanları ve derz sürekliliği kritik rol oynar.

Güvenlik açısından transparan cephelerde lamine cam kullanımı temel prensiptir. Lamine yapı; cam kırılması halinde parçaların dağılmasını engeller, camın yerinde kalmasına yardımcı olur ve kullanıcı güvenliğini artırır. Bağlantı elemanlarında malzeme kalitesi (316 paslanmaz), izolasyon pulları ve temas yüzeylerinin doğru tasarlanması; galvanik korozyon riskini azaltır ve uzun vadeli görsel kaliteyi korur.

Uygulama Süreci ve Kalite Kontrol

Transparan cephe uygulaması; ölçü, tolerans ve montaj sıralaması açısından “sıfır hata” yaklaşımı gerektirir. Milimetrik sapmaların birikmesi; cam oturmalarını, derz sürekliliğini ve görsel çizgiyi bozabilir. Bu nedenle ölçülendirme, ankraj yerleşimi, torklama ve sızdırmazlık adımları kontrollü yürütülmelidir.

Keşif & ölçülendirme: Açıklık ölçüsü, ankraj noktaları ve montaj erişimi belirlenir; sahaya uygun kurgu netleştirilir.
Statik & detay projeleri: Rüzgar yükü hesabı, cam kalınlığı, delik yerleşimi ve sehim limitleri doğrulanır.
İmalat hazırlığı: Camlar CNC ile işlenir; delikler açılır ve temperleme/laminasyon süreçlerinden geçer.
Montaj: Taşıyıcı sistem kurulur; cam paneller rotil/spider üzerinden hizalanır ve kontrollü tork ile sıkılır.
Sızdırmazlık & test: Derz dolgu ve contalar tamamlanır; su testi ve görsel kalite kontrolleri ile teslim edilir.

Bakım, Uzun Ömür ve Doğru Seçim Rehberi

Transparan cephelerde uzun ömür; yalnızca doğru imalatla değil, doğru bakım planıyla da ilgilidir. Drenaj kanallarının sürekliliği, derzlerin elastikiyeti ve bağlantı elemanlarının kontrolü; performansın yıllar boyunca korunmasını sağlar. Proje aşamasında bakım erişimi planlanmayan sistemlerde, küçük bir ihmal bile zamanla su alma ve görsel bozulma gibi sonuçlara yol açabilir.

Temizlikte aşındırıcı kimyasallar yerine cam ve paslanmaz için uygun, nötr pH’lı ürünler tercih edilmelidir. Deniz kenarı gibi agresif ortamlarda paslanmaz yüzeylerde tuz birikimi daha hızlı gerçekleşeceği için bakım periyodu sıklaştırılır. Ayrıca yoğun rüzgar alan cephelerde, mevsim geçişlerinde yapılan kısa kontrol turları; küçük gevşemeleri büyümeden yakalayarak maliyeti düşürür.

Periyodik kontrol: Rotil/spider bağlantıları, tork değerleri ve izolasyon pulları belirli aralıklarla kontrol edilmelidir.
Drenaj temizliği: Tahliye delikleri ve kanalların tıkanmaması için temizlik planı oluşturulmalıdır.
Derz yenileme: UV ve iklim etkisiyle yıpranan mastik/contalar zamanında yenilenmelidir.
Cam güvenliği: Çatlak, kenar hasarı veya delik çevresi gerilme izleri görüldüğünde uzman kontrolü yapılmalıdır.

Sıkça Sorulan Sorular

Transparan cephe sistemleri depreme dayanıklı mıdır?

Doğru projelendirilmiş noktasal bağlantı sistemleri, bina hareketlerini rotil başlıklar üzerinden yönetebilir. Deprem performansı için ankraj detayları, cam seçimi ve hareket payları birlikte değerlendirilmelidir.

Camlar kırıldığında aşağı dökülür mü?

Transparan cephelerde lamine cam kullanımı güvenlik açısından esastır. Cam kırılması halinde ara katman (PVB) parçaları tutar ve camın dağılmasını önemli ölçüde engeller.

Transparan cephede ısı yalıtımı nasıldır?

Tek camlı kurguya göre daha düşük olabilir; ancak delikli ısıcam üniteleri, Low‑E kaplamalar ve doğru detaylarla yalıtım performansı önemli ölçüde iyileştirilebilir.

Su alma problemleri genellikle neden yaşanır?

Sorun çoğunlukla drenaj süreksizliği, derz/conta hatası veya bağlantı noktalarında yanlış sıkma (tork) uygulamasından kaynaklanır. Detay ve bakım planı birlikte düşünülmelidir.

Cam kolon (Glass Fin) sistemi nedir?

Çelik taşıyıcılar yerine, lamine camdan üretilmiş taşıyıcı “kaburga” elemanların kullanıldığı sistemdir. Metal görünürlüğü minimuma iner; detay hassasiyeti yüksektir.

Paslanmaz tutucular zamanla paslanır mı?

Dış ortamda minimum 316 kalite paslanmaz tercih edilmelidir. Deniz kenarı gibi agresif ortamlarda daha yüksek korozyon dayanımı için uygun alaşım ve yüzey koruması seçilmelidir.

Rüzgarda camların esnemesi normal midir?

Evet. Cam belirli sınırlar içinde esner; önemli olan sehim limitlerinin aşılmaması ve bağlantı detaylarının bu davranışı güvenle yönetebilmesidir.

Bakım yapılmazsa sistemde ne tür bozulmalar olur?

Drenaj tıkanmaları, derzlerde ayrılmalar ve conta yıpranmaları görülebilir. Bu durum sızdırmazlığı ve görsel kaliteyi olumsuz etkiler; periyodik bakım uzun ömür için kritiktir.
